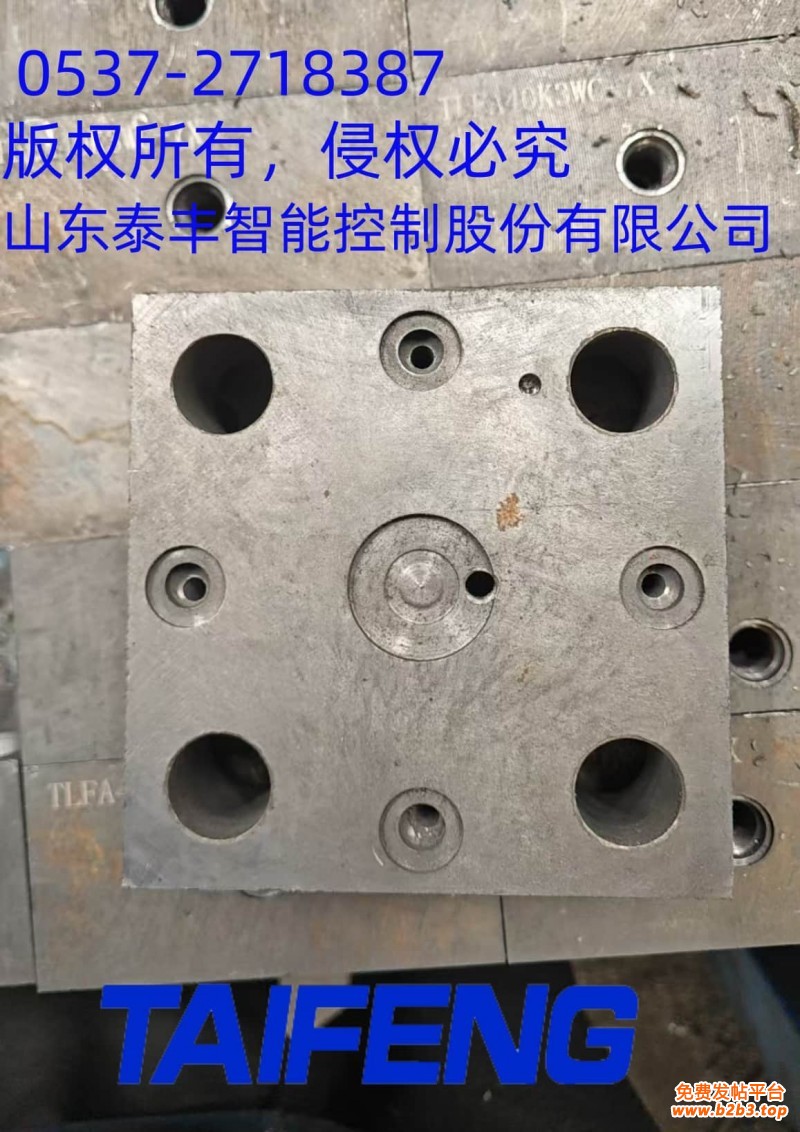

TLFA050DB/7X-200控制盖板
一、基础信息
型号解析：
TLFA050：表示公称通径为DN50（对应ISO 7368标准）的控制盖板，适配二通插装阀系统。
DB：代表压力控制功能（方向控制盖板为“WE”系列，压力控制为“DB”系列）。
7X：设计系列代号，采用优化后的紧凑型结构，集成意大利DTL先导控制技术，降低体积与重量。
200：可能与最大工作压力或适配阀芯规格相关（需结合具体手册确认）。
适用领域：
锻压机、折弯机、剪板机等液压系统。
工程机械（如起重机、挖掘机）的液压回路压力控制。
二、结构与设计
主体结构：
材质：阀体采用高强度碳钢或合金钢，表面镀镍防锈，适配矿物油、乳化液等介质。
集成设计：内置螺纹插装式先导阀（如溢流阀、减压阀），减少外接管路，简化系统布局。
密封方案：丁腈橡胶（NBR）或氟橡胶（FKM）密封件，耐温范围-20℃~+80℃，泄漏量≤5滴/分钟（350bar工况）。
接口配置：
油口连接：采用SAE螺纹（可定制公制螺纹），提升密封可靠性。
阻尼孔调节：支持通过更换不同尺寸的阻尼孔（如φ0.8~1.5mm）调整响应速度。
三、技术参数
指标 参数值/特性
公称通径 DN50（适配TLFA050系列）
最大工作压力 350bar（液压系统）
先导控制压力 ≤25bar（依先导阀型号调整）
流量范围 100~600L/min（适配TLC系列阀芯）
适配阀芯 TLC050系列插件（如TLC050DB20C）
四、功能特性
压力控制：
通过先导阀实现溢流、减压或顺序控制，保障系统压力稳定性。
支持远程调压，适配比例控制模块（需选配电气接口）。
模块化维护：
分体式设计支持快速更换阀芯、密封件及阻尼孔，减少停机时间。
激光刻字标识型号与参数，便于选型与维护。
五、产品优势
高密封性：SAE螺纹接口与氟橡胶密封组合，适应高压冲击与频繁启闭工况。
紧凑轻量化：相比传统盖板，体积减少30%，重量降低25%，适配紧凑型阀块。
多样化配置：支持正/反向压力控制、多油口组合（如A/B/P/T口），满足复杂系统需求。
